防爆電動蝶閥接線圖說明及控制方式
時間：2019-11-14 21:20:49 來源：多儀閥門 點擊：0次

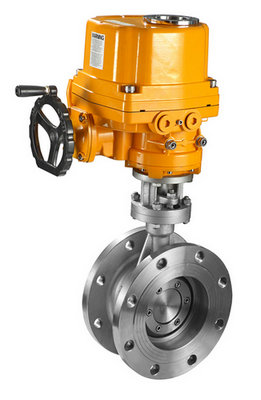

防爆電動蝶閥是專用于易燃易爆場合的控制設備，防爆等級為ExdIIBT4/CT4或CT5，具有質量穩定，防爆性能好，安全可靠等優點。且連接形式及結構形式多樣化，在食品、環保、輕工、石油、化工、水處理、電力等行業被得到廣泛應用。不僅可用于開關兩位控制，也可輸入4-20mADC、1-10V DC信號及電源，控制閥門的開度，實現對壓力、流量、溫度、液位等參數的調節。
防爆電動蝶閥能承受內部爆炸性混合物的爆炸壓力并阻止和周圍的爆炸性混合物傳爆，殼體為硬質鋁合金，耐腐蝕性強，防護等級為 IP67。電機為全封閉式鼠籠式電機，扭矩大，慣性力小，絕緣等級為 F 級，內置過熱保護開關，可防止電動執行器堵轉電機過熱時損壞電機，并帶有手輪設計，可以用于斷電時操作，保證安全可靠。

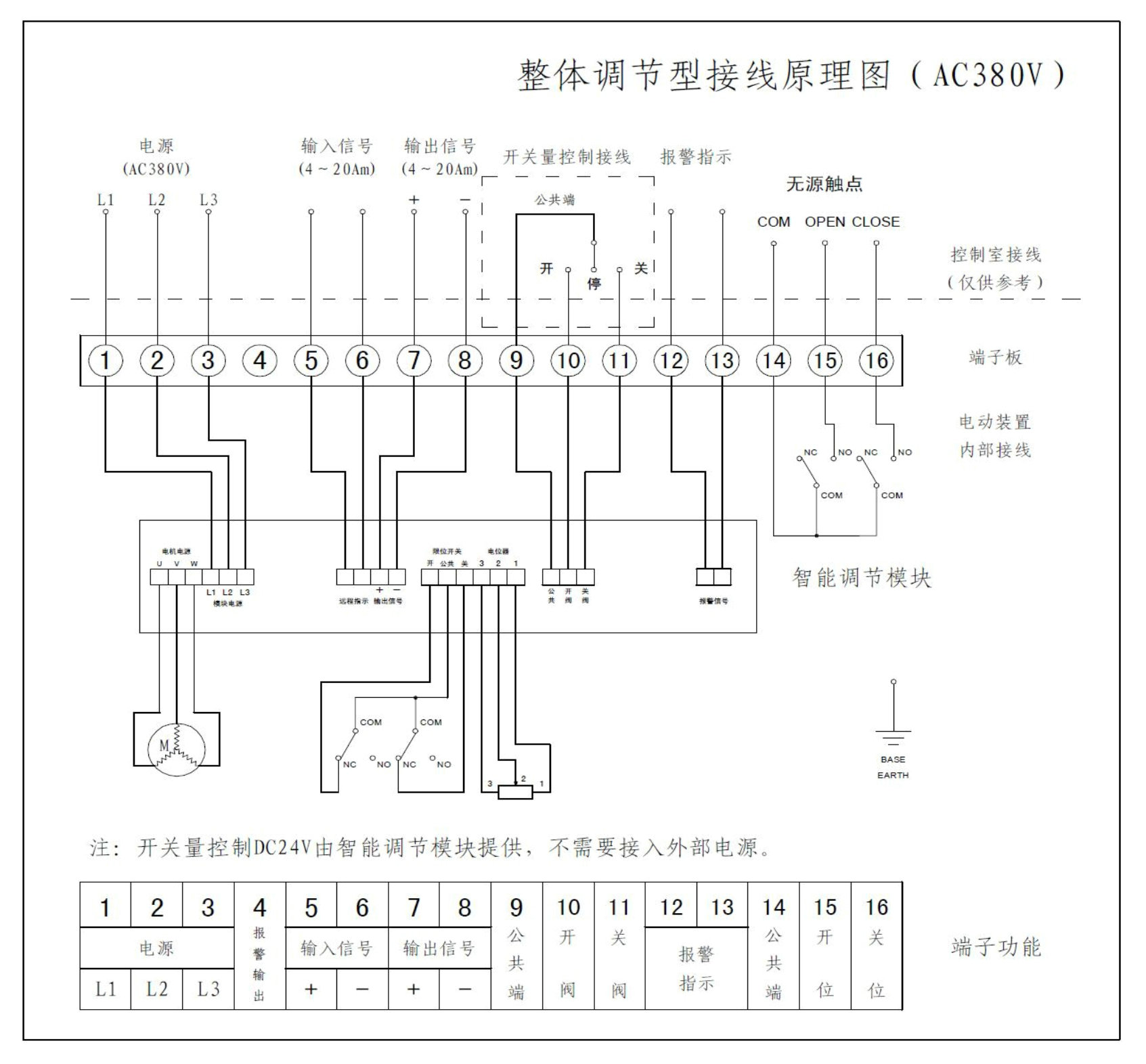

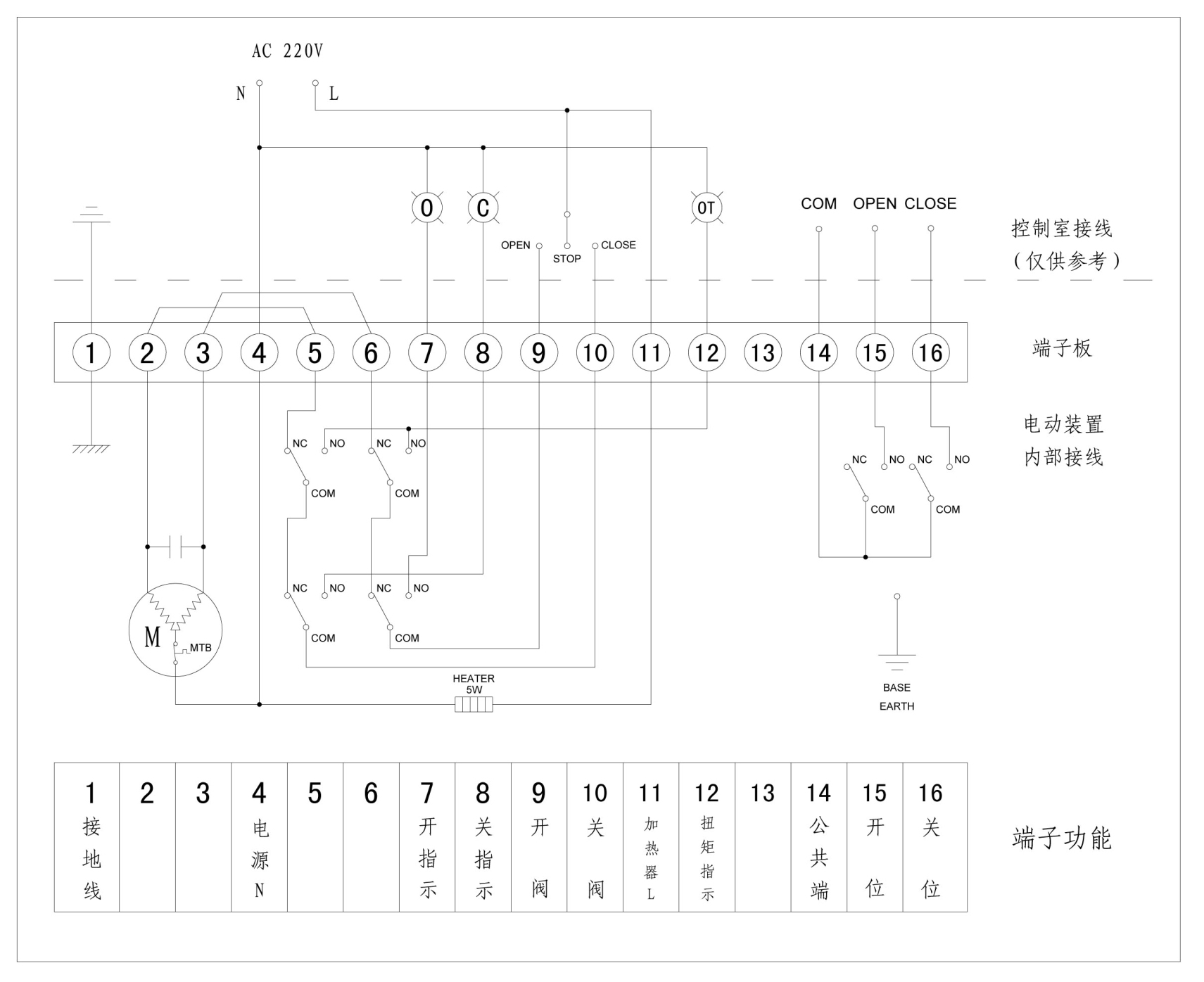

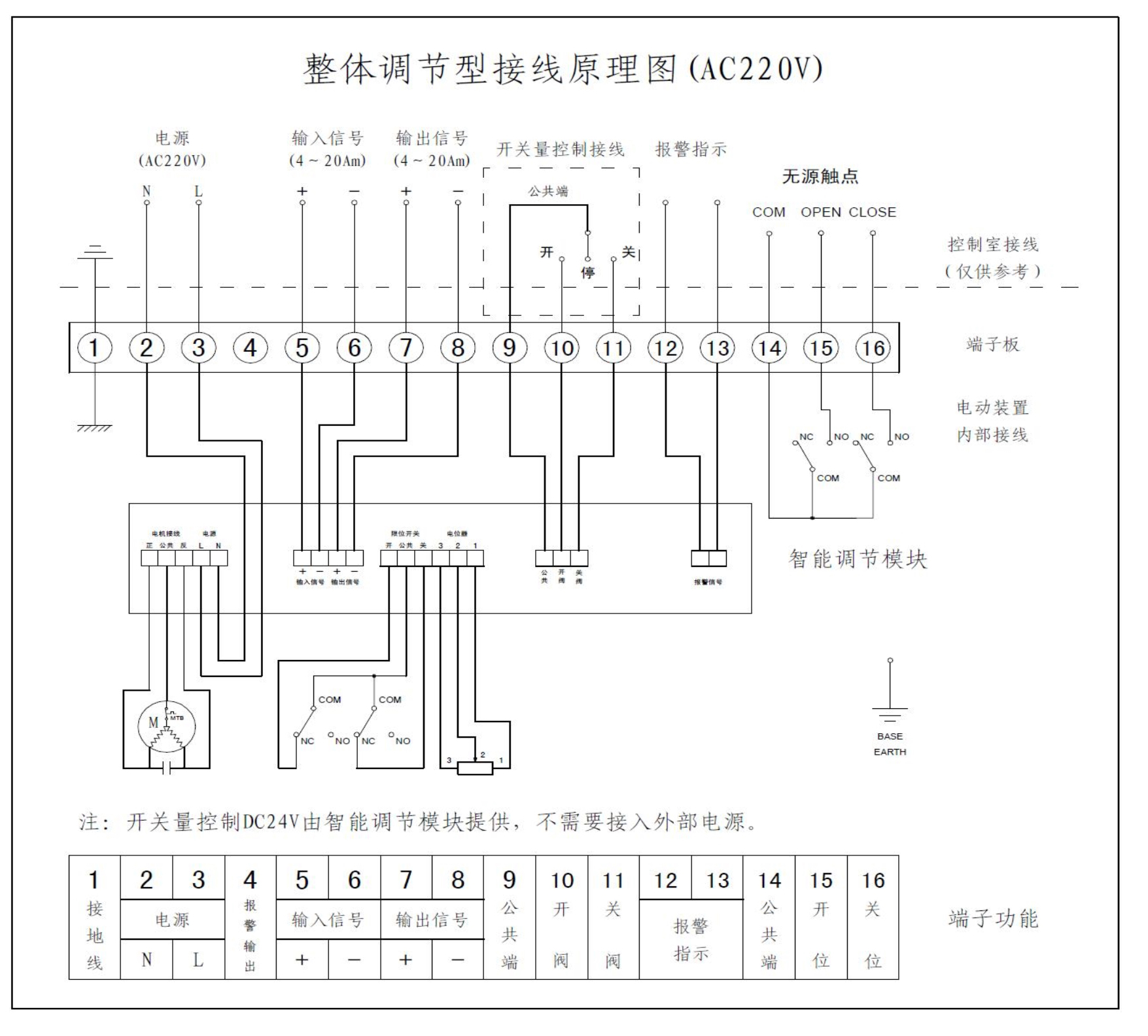

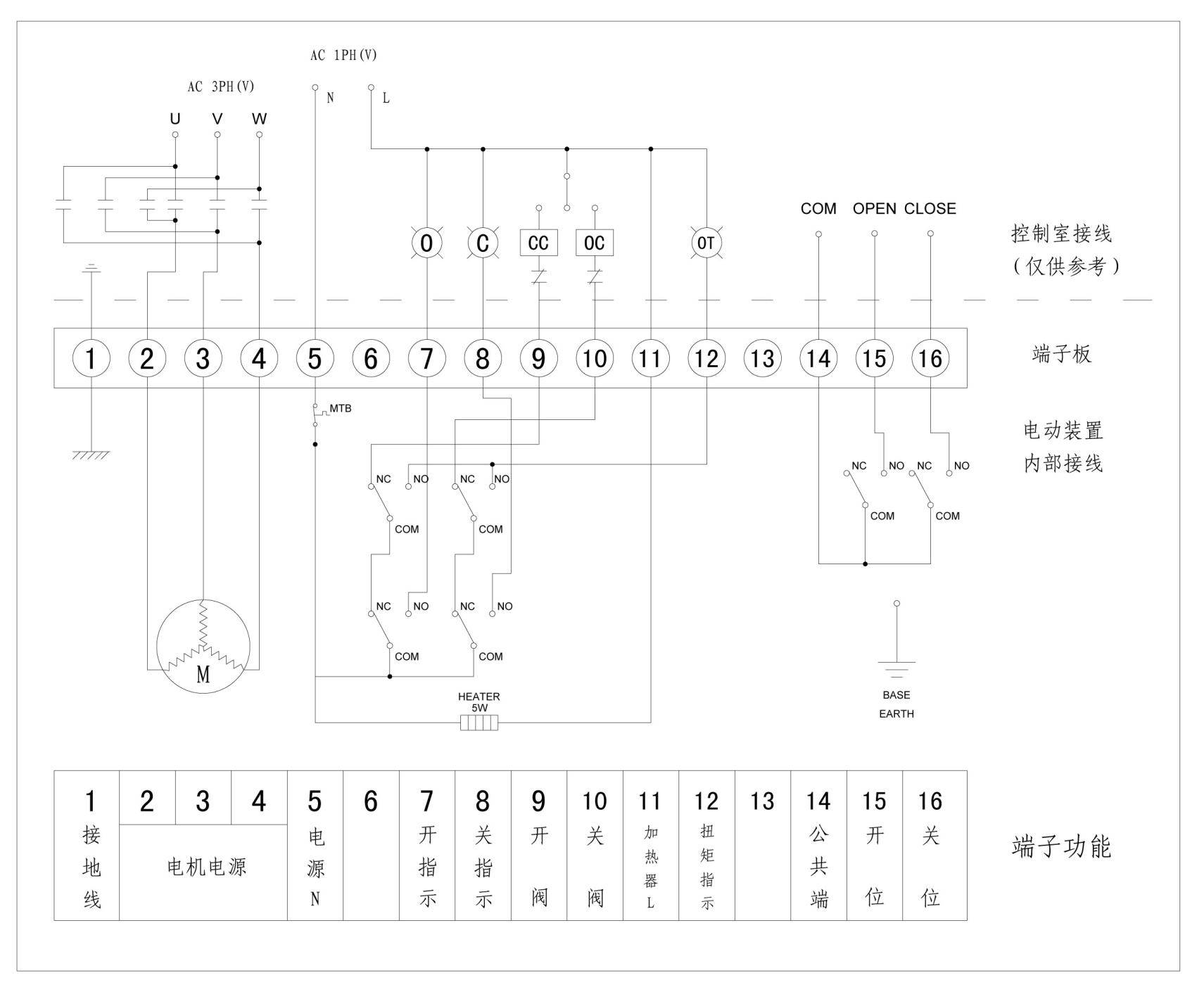

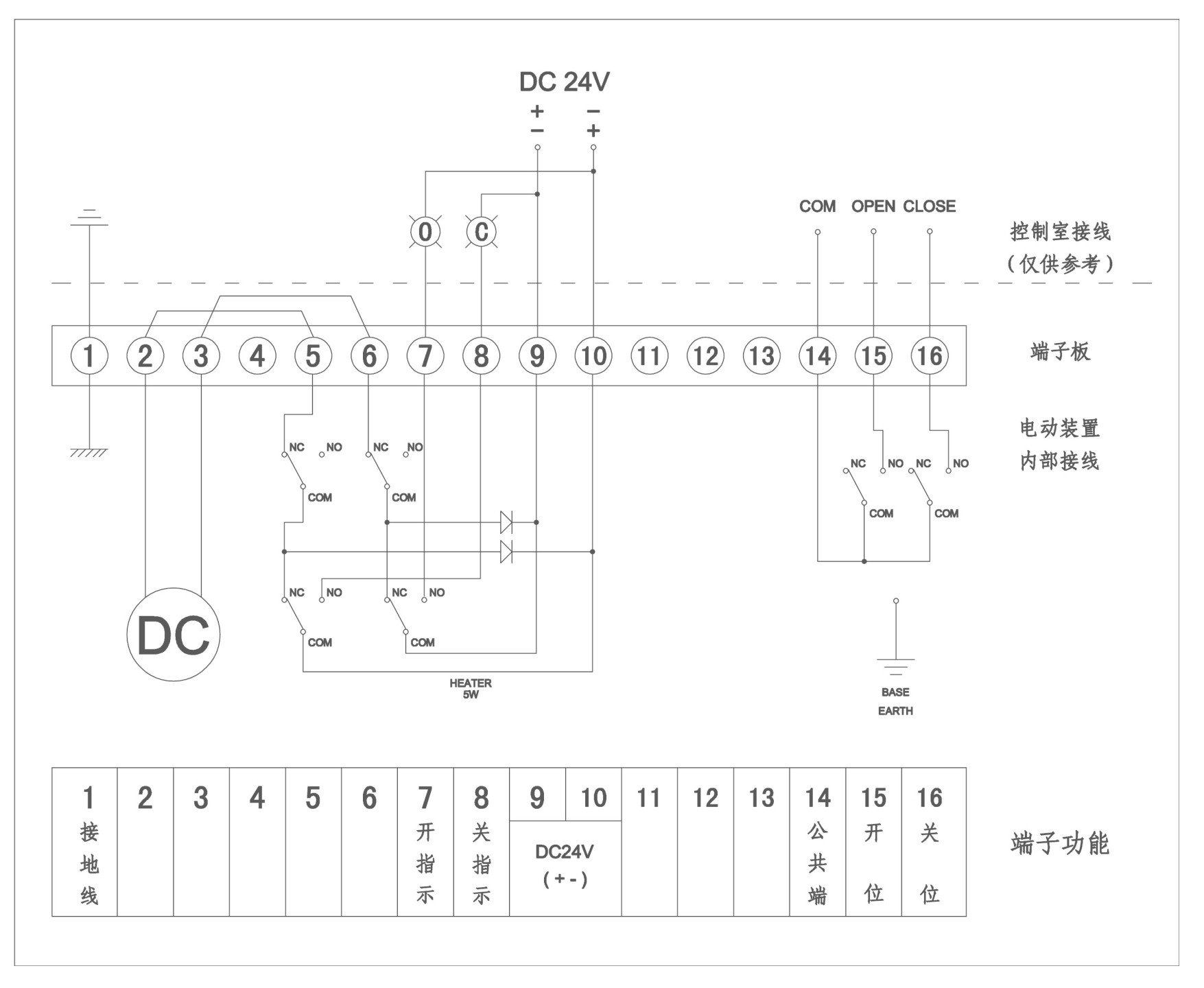

防爆電動蝶閥通過380V/220V/DC24V等電源為驅動電源，但不同的電壓及控制形式，所對應的接線方式也均不相同，用戶需進行詳細了解及認知！
注意：以上線路圖僅供參考，實際以產品附帶電路圖為準。另，每個廠家的電動裝置均不一樣，接線方式也都不盡相同，請勿以此為標準去執行操作，若產生一系列問題及發生相關事故，本公司概不負責，還望悉知！
