| 公稱通徑 | DN50～DN1200(mm) |
| 壓力等級 | PN0.6、1.0、1.6MPa |
| 連接方式 | 對夾式、法蘭式 |
| 結構形式 | 中線型 |
| 驅動方式 | 氣源驅動,壓縮空氣5～7bar(可帶手輪) |
| 動作范圍 | 0～90° |
| 密封材質 | 各種橡膠、聚四氟乙烯 |
| 工作場合 | 各種腐蝕性介質等(常溫常壓、低溫低壓場合) |
| 附件選項 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 控制方式 | 開關兩位控制,氣開、氣關式、彈簧復位、調節型(4～20mA模擬量信號) |
氣動軟密封蝶閥優點：

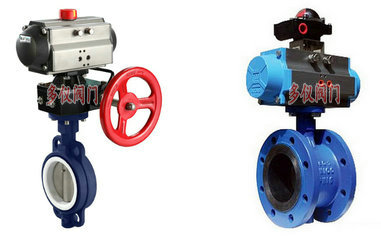

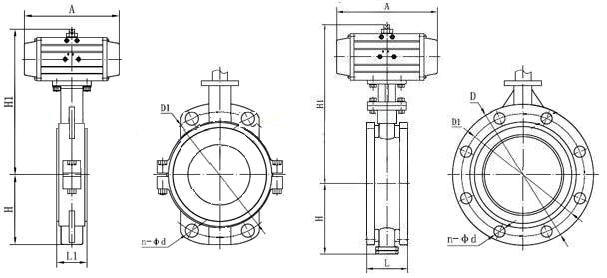

1、結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。 2、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。 3、分為氣動對夾式軟密封蝶閥和氣動法蘭軟密封蝶閥，滿足不同管道。 4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。 5、密封材料耐老化、耐腐蝕，使用壽命長。 |  氣動對夾式軟密封蝶閥結構 氣動法蘭軟密封蝶閥結構 |
材料品種 | 氯丁橡膠 | 丁腈橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 |
代號 | X或 0rJ | XA或orJA | XB或orJB | xC、JC或0rF | XD或orJD | X E或orJE |
耐最高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
耐最低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
適用工作溫度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |
